二衬台车自动浇筑系统

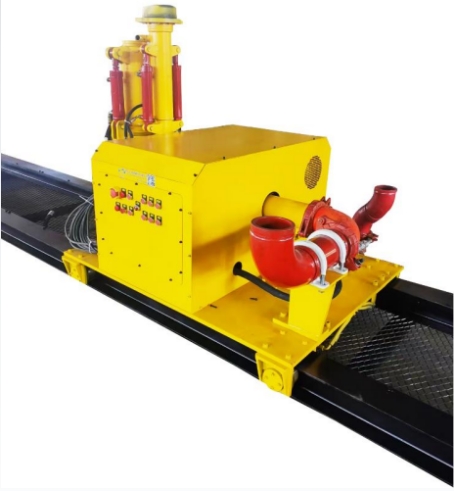

轨道式自动浇筑机

功能:

用于隧道二衬混凝土浇筑施工各窗布料。

特点:

1.前端伸缩套结构，减少堵管发生（改进前6个弯管）。

2.行程可扩展至9.5米。

3.行走钢轮防脱机构，降低故障发生。

4.四驱行走， 动力更强劲（改进前为中心单驱动）。

5.液压动力，提升设备可靠性。

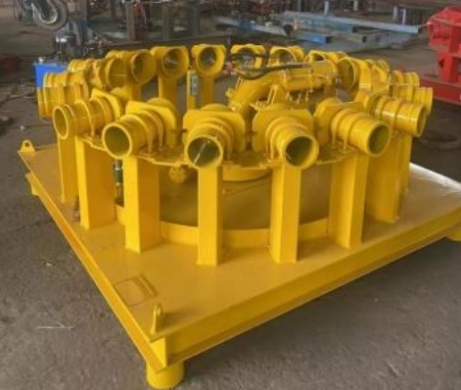

1. 转盘式自动浇筑机

     功能:

          用于隧道二衬混凝土浇筑施工各窗布料。

     特点:

        1.主浇筑口伸缩套结构，取消弯管伸缩， 减少堵管 发生。

        2.主浇筑口360°旋转， 对接每一个分浇筑口。配    合管路将混凝土分流到所需窗口和拱顶，实现混凝土   依次浇筑。

        3.液压动力，独立泵站，提升设备可靠性。

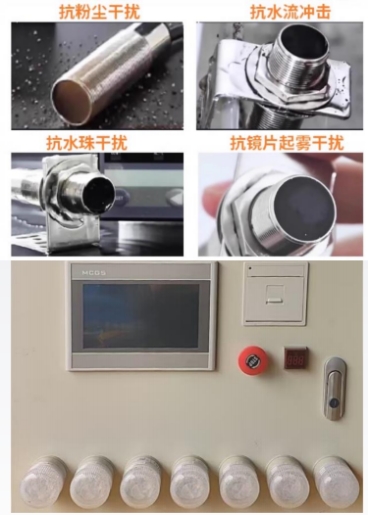

2.激光防顶裂系统

功能:

用于隧道二衬台车软搭接处，预防台车过渡顶升损坏二衬混凝土。

特点:

1.使用高精度激光测距传感器（分辨率） ，非接触    式距离检测。

2.顶部均布5组检测传感器，侧模各设置一组。 PLC   程序分析计算，智能预警。

3.复杂环境可靠使用，抗粉尘，防水，防起雾干扰。

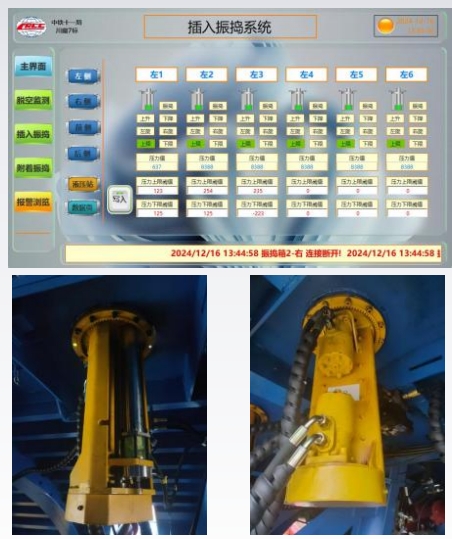

3.拱顶插入振捣

功能:

用于隧道二衬台车顶部浇筑时振捣。

特点:

1.内置永磁无刷电机高频振捣棒， 功率1.5KW。

2.结构紧凑（最大直径约30CM， 长度约57CM）  适用较小空间。

3.采用高精度拉压测力传感器，实时检测上升、下 降阻力。

4.PLC专用程序算法，分析辨别钢筋阻力自动识别  避让，缩回到位压力识别。

5.液压马达驱动，强劲扭矩轻松实现振捣器旋转。

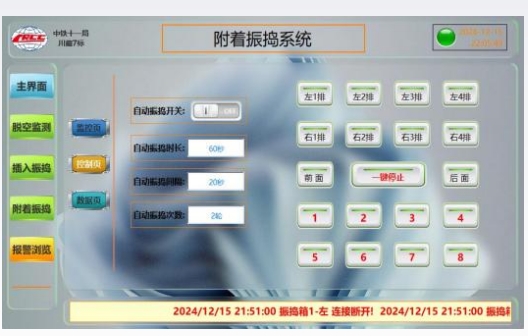

4.附着振捣

功能:

用于隧道二衬顶部、侧部等的振捣。

特点:

1.74路2.2kw电动振捣器均布于台车模板。

2.每路振捣器可单独控制,遥控器+触摸屏两套独立  控制方式，互为备份。

3.通过触摸屏设定振捣时长、间隔 、次数等参数， 振捣器按设定程序和参数自动振捣。

4.振捣数据自动存储,方便追溯。亦可通过移动存储 设备进行导出。

5.防脱空

功能:

用于隧道二衬拱顶脱空预警。

特点:

1.通过监测混凝土导电性实现脱空预警。

2.台车拱顶均布5组监测点。

3.PLC程序自动监测识别， 和发出灯光、音频预警。

4.数据存档和导出，方便质量追溯。

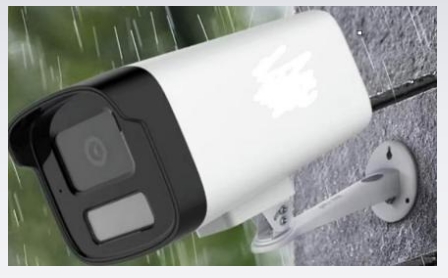

6.视频监控系统

功能:

用于隧道二衬台车拱顶、侧模视频监测、录像、存档。

特点:

1.采用具有夜视功能的高清摄像头。

2.拱顶4路+侧模平台4路，共8个视角视频监测。

3.视频存档时间7天，无需手动设置， 自动覆盖以往记录。

4.使用网线电源合一的POE接口供电， 无需外接电源。

5.防水防尘，复杂环境稳定工作。
